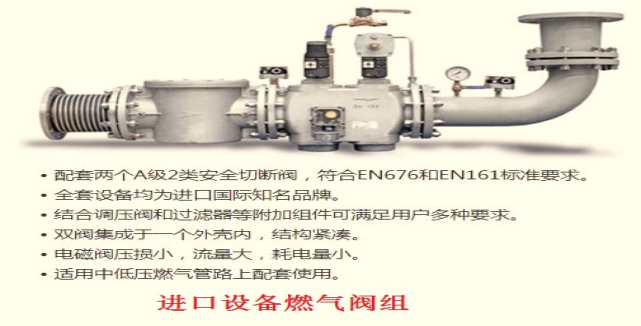

產品名稱：點火控制系統及燃料控制閥組
1 系統概述
點火控制系統主要用于控制鍋爐點火設備的點火操作，它可以實現鍋爐的自動點火（接受集控室程控點火指令）。也可以對點火設備進行就地單步操作，并將各種工作位置和工作狀況指令的信號反饋到控制室。XIC系統由程控點火控制柜（以可編程控制器PLC為核心），就地點火控制柜、高能點火裝置、火焰檢測裝置、油燃燒器（油槍、穩燃罩及相應的推進執行器等）、 快速關斷閥門等組成。

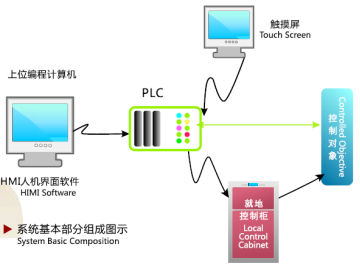

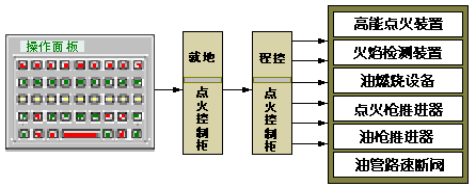

2系統構成框圖
7.3 系統功能
l 自動或手動控制推進執行器的進退;
l 自動或手動控制高能點火裝置的點火;
l 自動或手動執行速斷閥門的吹掃、投油、截止;
l 自動（控制室）或手動（就地）控制方式的切換;
l 運行工況指示;
|
7.4 點火程序：

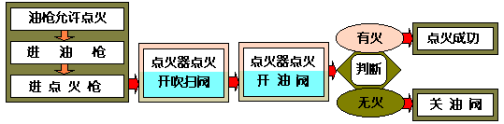

點火程序框圖
|
7.5 熄火程序 ：
熄火程序框圖
